Eigenschaften
- 11 digitale Ein-/Ausgans-Pins. Sämtliche Pins bieten interrupt/pwm/I2C/one-wire Unterstützung (mit Ausnahme von Pin D0)
- 1 analoger Eingang (bis maximal 3.2V)
- Ein Micro USB Anschluss
- Unterstützt MicroPython, Arduino, NodeMCU
Technische Spezifikationen
| Technische Daten | |
|---|---|
| Gerätename | AZ-Delivery D1 mini |
| Modell | 12-F |
| Prozessor | ESP8266MOD |
| Logiklevel | 3.3V |
| Spannungsversorgung | Versorgung über USB-Schnittstelle: 5.1V |
| Versorgung über Input-Pins: 3.0V - 3.6V | |
| Max. Belastbarkeit der GPIO-Pins | Je 10mA, max. 50mA gesamt |
| Energieverbrauch | Je nach Betriebsmodus, bis maximal 500mA (peak) |
| Frequenzbereich | ISM-Band bei 2,4Ghz: 2,412–2,472 GHz |
| Maximale Sendeleistung | Bis zu 11 dBm (0,012W) (802.11b) @ 11Mbps |
| Bis zu 11 dBm (0,012W) (802.11g) @ 54Mbps | |
| Bis zu 11 dBm (0,012W) (802.11n) @ 72Mbps | |
| Unterstützte WLAN Spezifikationen | IEEE 802.11b, 802.11g und 802.11n (letzteres nur im 2,4GHz Bereich) |
| Schnittstellen | UART / GPIO / ADC / PWM / SPI / I2C |
| Max. Baud Rate UART | Bis 4608000 bps |
| I / O Pins | 9 |
| USB-Schnittstelle | CH340G, MicroUSB |
| Rastermaß | 2.54 mm |
| Anforderungen an die Betriebsumgebung | Ausschließlich Indoor |
| Abmessungen | L = 34 mm, B = 26 mm, H = 8mm |
| Gewicht | 3g |

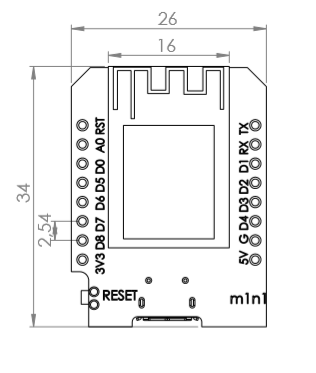

Abmessungen

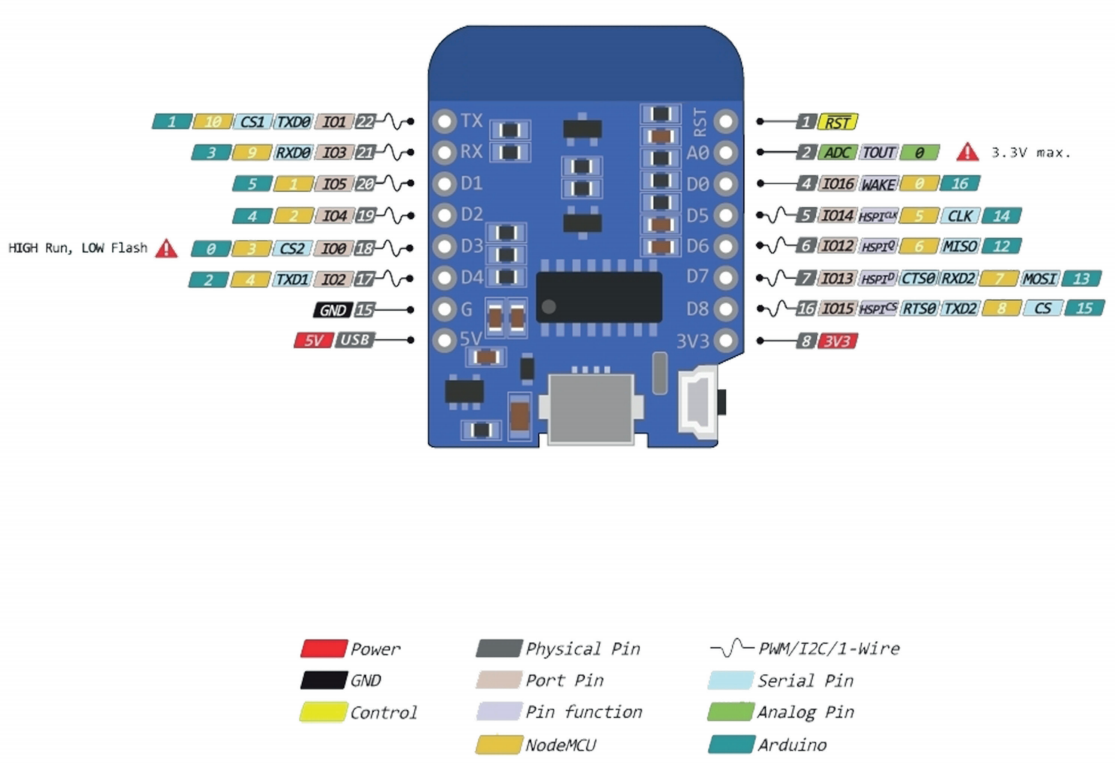

Pin Layout
Warnung
Alle I/Os werden mit 3,3V betrieben und sind nicht 5V-tolerant.
Hinweis
Mit Ausnahme von D0 unterstützen alle IO Pins interrupt/pwm/I2C/one-wire.
Dokumentation
D1mini Datenblatt PDF-Download
CH340 Treiber Download
Windows: CH341SER.ZIP
Max OS X: CH341SER_MAX.ZIP
Linux: CH341SER für Linux
Blog Beiträge und Beispiele

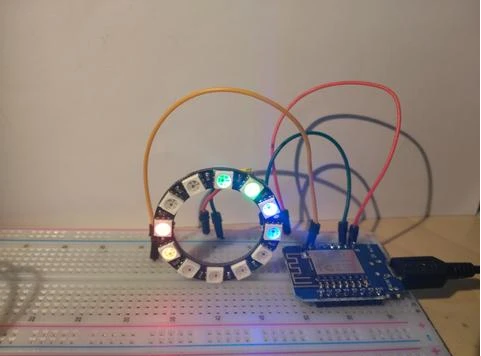

Eine etwas andere Uhr mit RGB Led-Ring und D1 Mini
Heute wollen wir mit dem RGB-Led Ring der neu im Angebot von AZ-Delivery ist und einem D1-Mini eine Uhr bauen die über NTP synchronisiert wird. Die Zeiger werden durch verschiedene Farben symbolisiert. Sekundenzeiger = rot, Minutenzeiger = grün und Stundenzeiger = blau. Zur Anzeige wird diejenige der 12 Leds, die sich unter dem entsprechenden Zeiger befindet auf die Farbe des Zeigers geschaltet. Ist ein Zeiger zwischen zwei Leds, leuchten beide in der entsprechenden Farbe wobei jene, die näher am Zeiger ist, heller leuchtet.

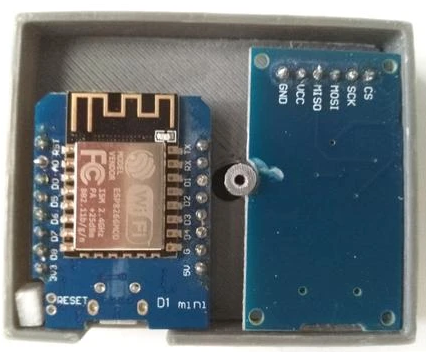

Micro-SD File Server mit D1 Mini
Dieser Beitrag beschreibt einen Webserver der über einen D1-Mini den Inhalt einer Micro SD Card zum Download zur Verfügung stellt. Als Kartenleser kommt ein Micro-Speicherkartenmodul zum Einsatz.

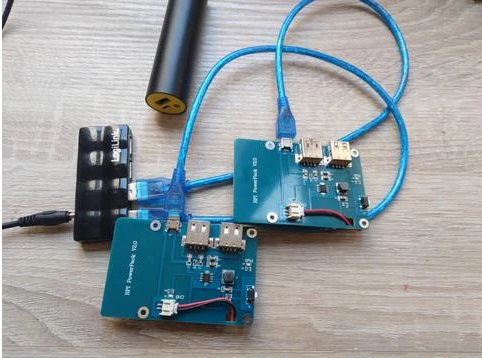

ESP8266 WLAN-Mesh über 4 Nodes
